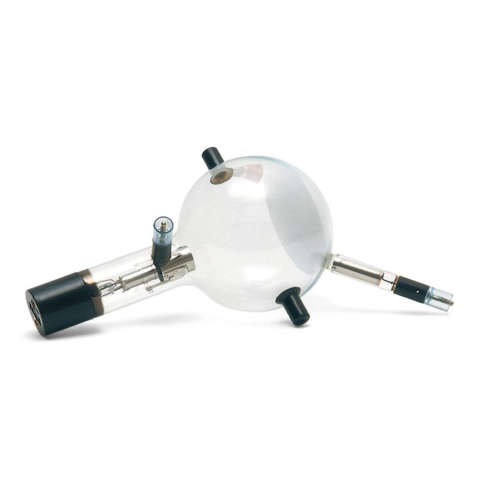

ペリンの実験管・D型

ペリン（Perrin）の実験にならい，陰極線の負の極性を観察します。

磁気偏向する陰極線により，陰極線の負の極性を示すことができます。陰極線は横方向にある，検電器（U17250など）につなげたファラデーゲージに向かいます。また，垂直な2つの交流磁場下での陰極線の様子（オシロスコープの原理，リサージュ図形）や，電子の比電荷を推定することができます。フォーカス機能付き電極と蛍光スクリーン内蔵。

• ヒーター電圧：AC/DC7.5V以下
• 陽極電圧：2000～5000V
• 陽極電流：1.8mA/4000V
• ビーム電流：4μA/4000V
• 蛍光スクリーン直径：85mm
• 管球：直径130mm

• その他の必要器具：
• 陰極線管ホルダー・D型（U19100）
• ヘルムホルツコイル・D型（U191051）
• 直流電源装置，5kV
• 直流電源装置，16V，5A

• 推奨器具：
• 補助コイル（U19106）
• 検電器（U17250）

説明書の記載言語：

日本語・英語・ドイツ語

D型陰極線管の特徴

本体に電源用ジャック付属

D型は陰極線管本体に電源コード接続用のジャックが用意されています。そのため，ホルダーは必須ではありません。お手持ちの固定具，電源，コードを使用して実験が可能です。

電離放射線について

観察用加熱陰極管には，500V以下とそれ以上の電圧で作動するものもありますが，5kVまでなら管球外での電離放射線は発生しないので，放射線保護対策を施す必要はありません。
