電子線と磁場の相互作用

外場がないときには,電子線は直進することを確認する

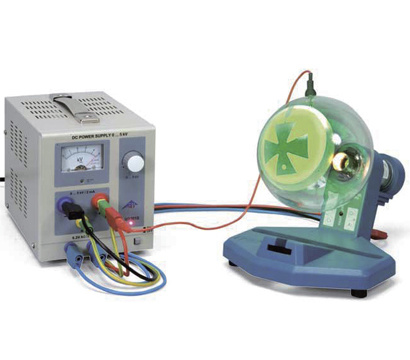

電子線と磁場の相互作用:画像

問い合わせご不明な点がございましたら,お気軽に問い合わせ下さい。

公費でのご注文について

セット番号
UE3070300

外場がないときに電子線が直進することを,真空管内部に封入されている十字型金属板の影を見ることで確認できます。また磁場が存在するときに,十字の影が動くことで電子線が曲げられることを確認できます。

実験に必要な機器
品番 品名 価格(税込) 数量
U18553 十字入りクルックス管・S型 126,360円 1
U185002 陰極線管ホルダー・S型 86,400円 1
U138021 プラグ付き安全リード線・75cm・15本セット 24,408円 1
U185051 ヘルムホルツコイル・S型 75,600円 1
U8498294-JP 5kV高圧直流電源装置(PSE取得済) 221,400円 1

上記一式を買物かごに入れる

直流電源,20V,5A(別途ご用意ください) 1

※各製品ページから,それぞれ単品でもご購入いただけます。

お見積書をご希望のお客様へ

機関での予算申請など,各種手続きに本セット製品のお見積書が必要な場合は,こちらよりお申し付けください。

実験解説書 ダウンロード(PDF)

基本原理

十字入りクルックス管では電子線が直進することを,真空管底部の蛍光スクリーンに電子線がつくる十字の影により,確かめることができます。電子線が曲げられたときには,影が移動するので分かります。

陽極と十字の電位を同一に設定しておけば,陽極を通過したあとは外場がない状態となります。この状態でも電子線が直進し,光と同 じように十字の影を作ることを,赤熱したフィラメントからの光の影と電子線が作る蛍光スクリーン上の影が一致することから確認できます。

外場があるときに電子線がどのようになるかは,十字と陽極を接続しているリード線を外すことで見ることができます。この時十字は電子電荷が蓄えられていき,電子線がこの電荷による電場の影響を受けて,十字の影はぼやけていきます。電子線が磁場によって影響を受けるときにも,十字の影が移動したり回転するので確認できます。磁場があるときには,電子はローレンツ力を受けるので,下式のような力になります。

(1)

外場がない状態では,電子線は直進します。この事はフィラメントからの光の影と電子線がつくる影の形や大きさが一致することから分か ります。

磁場があるときには,電子はローレンツ力を受けて電子線は曲がります。磁場がもし真空管の軸方向(電子線の進む方向)にある時は, 電子は旋回運動を起こし,影が回転し小さくなります。

参考資料

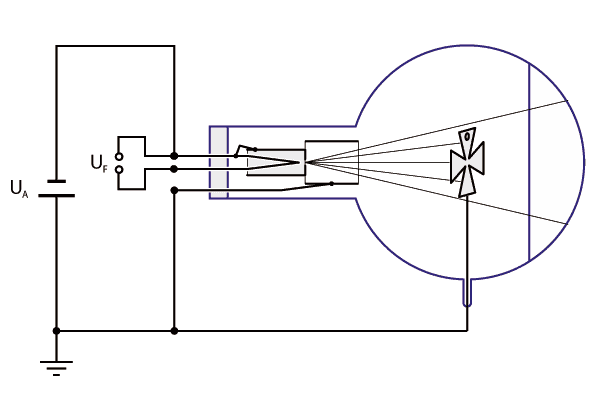

図1:十字入りクルックス管概念図

図1:十字入りクルックス管概念図

図2:管軸方向の磁場を印加することで十字の影が回転しています

図2:管軸方向の磁場を印加することで十字の影が回転しています
